3д сканирование и моделирование спортивного кресла.
- Андрей Рязанцев
- 13 апр. 2024 г.
- 1 мин. чтения
Стоит задача скопировать мягкости ("поролон") спортивного кресла и его крепеж. Крепеж - это пластиковые накладки по форме кресла, которые крепятся к креслу пистонами, а сам поролон уже крепится к этим накладкам.
Нам понадобится сделать 3д сканирование кресла в трех вариантах:
1. Кресло без накладок

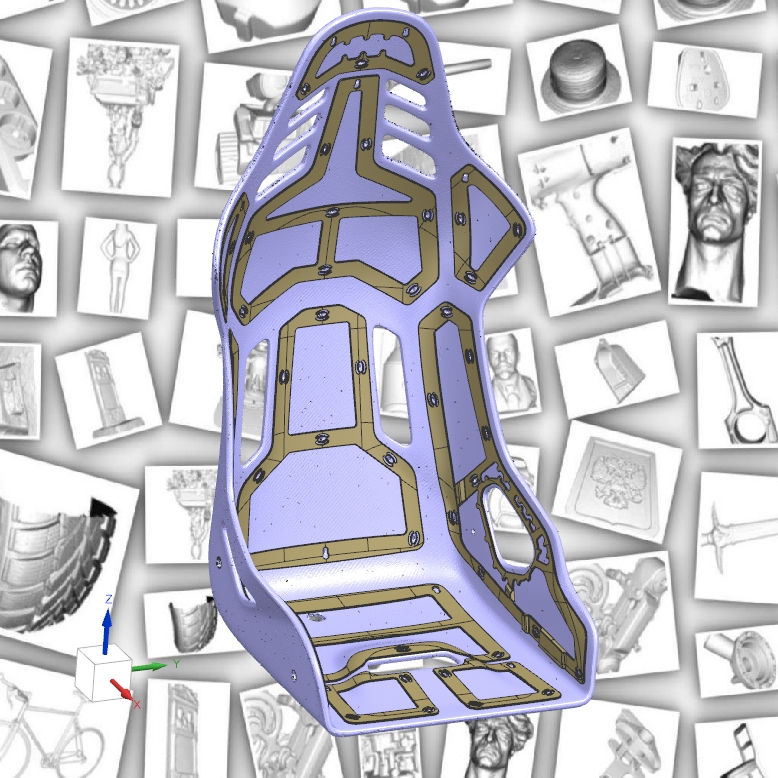

2. Кресло с накладками

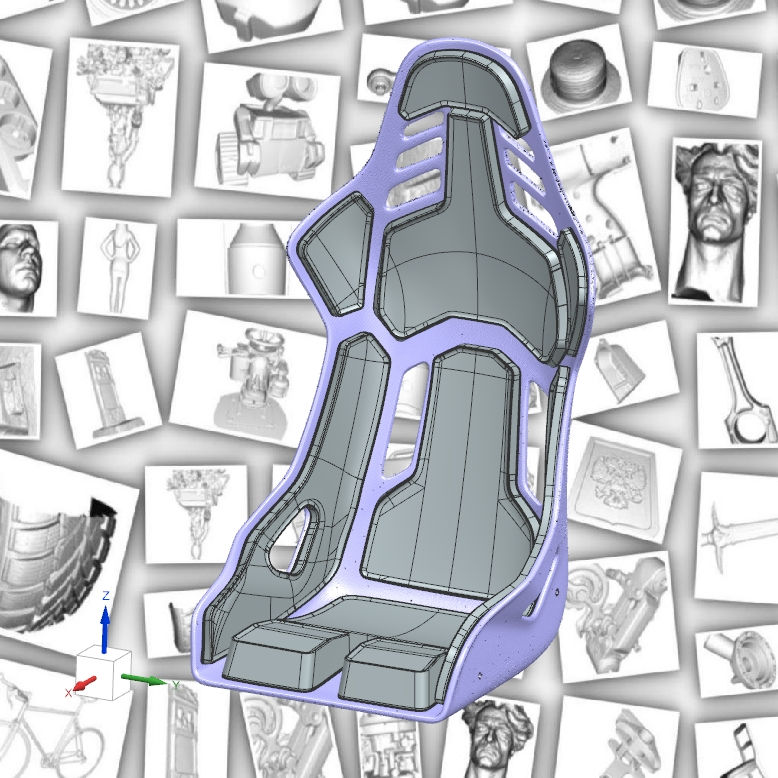

3. Кресло с поролоном
Делать 3d сканирование поролона и накладок отдельно не имеет смысла, т.к. они не обладают жесткостью и их форма без кресла произвольная.

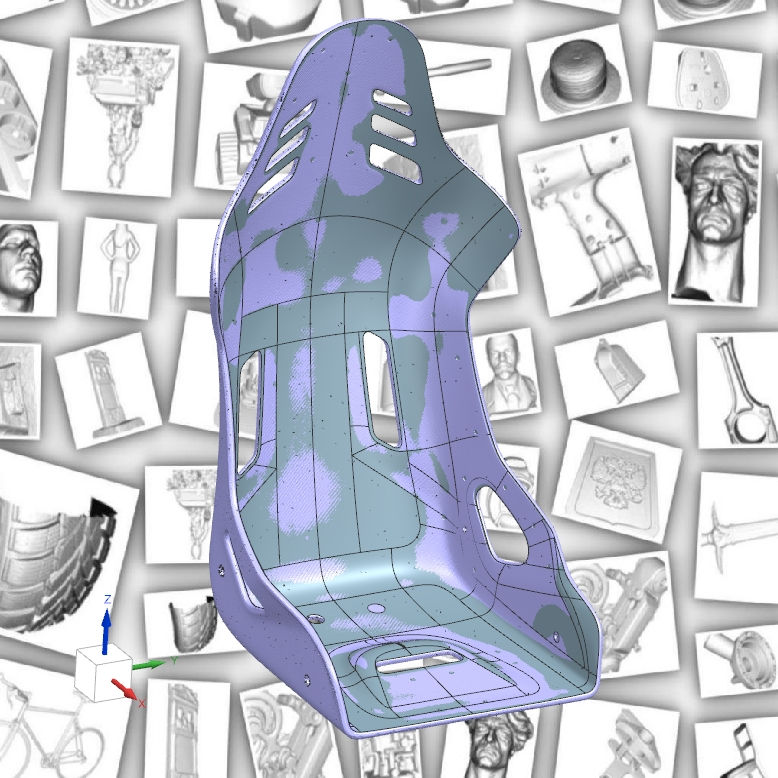

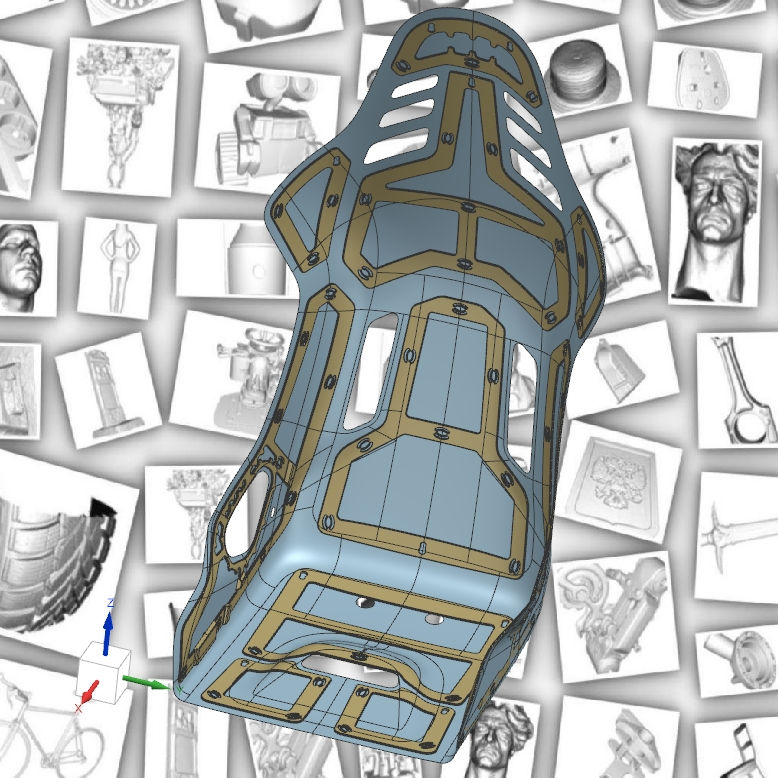

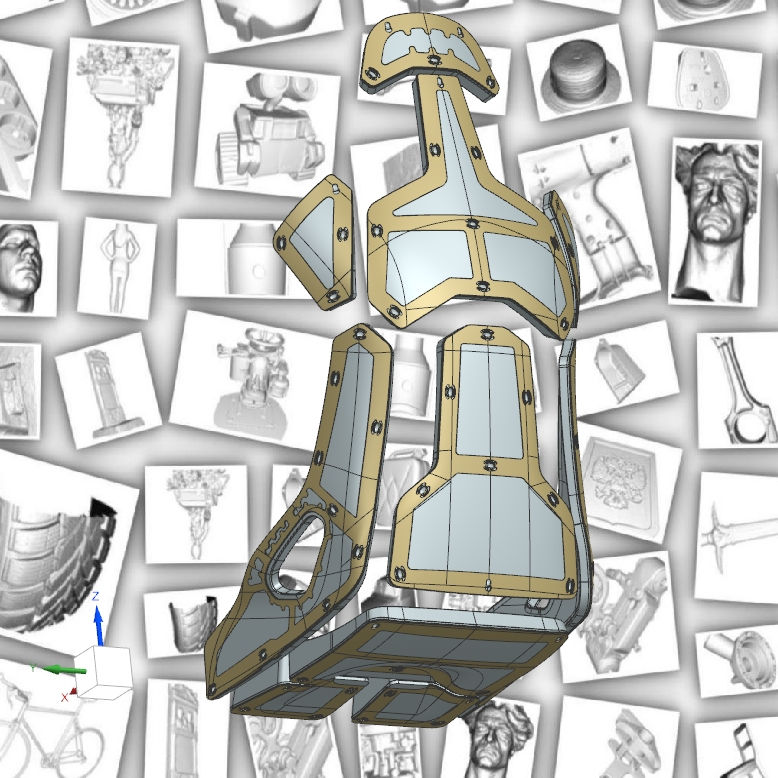

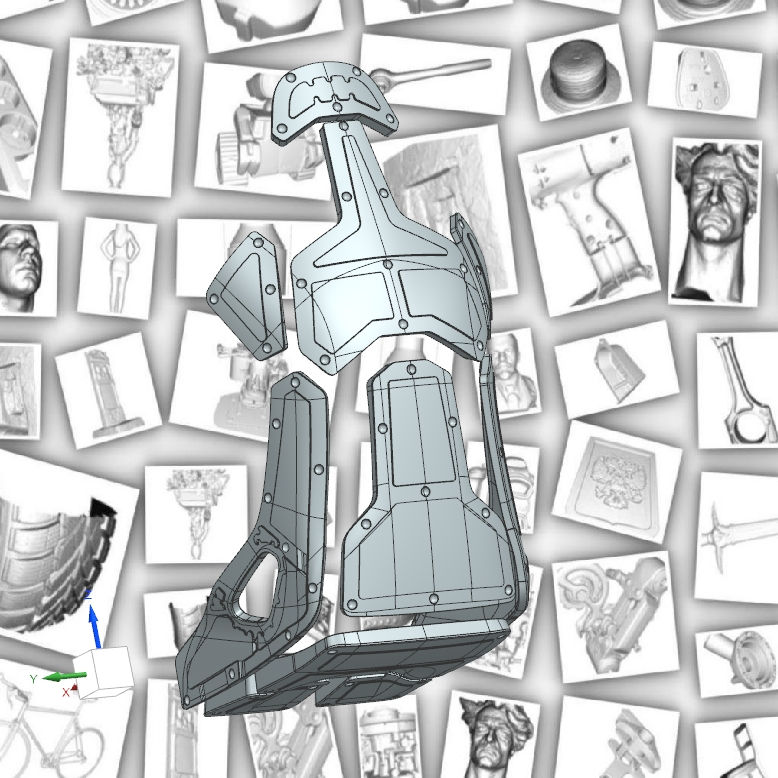

Далее моделируем в Siemens NX поверхность кресла, тела накладок и поролона. Поверхность кресла нам нужна только потому, что накладки и поролон - это производные от поверхности кресла. Соответственно моделировать их без поверхности кресла тоже нет смысла.
Мы ни когда не используем всеми любимый Geomagic Design X, т.к. подобные поверхности БЕЗ ДЕФЕКТОВ в нем смоделировать крайне трудоемко или не возможно. Автоповерхноти или быстрые поверхности по сканам также не используем на подобных проектах, т.к. не получить поверхности нужного качества, да и придать таким поверхностям нужную толщину как правило не возможно.
3д сканирование сделано сканером Shining EinScan HX.
