Как выровнять данные 3D сканирования (3Д скан) в системе координат — пошаговое руководство в Geomagic Design X

3D сканирование (или 3Д сканирование) всё чаще используется в инженерии, автомобильной промышленности и обратном инжиниринге. Однако после получения 3D-скана важно выполнить его правильное выравнивание в системе координат для дальнейшей работы.

В этой статье мы расскажем, как выровнять 3D скан симметрично относительно координатной системы с помощью профессионального ПО Geomagic Design X. В качестве примера возьмём 3Д скан капота автомобиля.

🔧 Зачем нужно выравнивание 3Д скана?

После 3D сканирования объект может быть расположен в пространстве случайным образом. Для точной работы с геометрией (например, при создании CAD-модели) необходимо:

• Выставить 3Д скан по осям X, Y, Z;

• Определить плоскости симметрии;

• Подготовить скан к обратному проектированию (reverse engineering).

📌 Этап 1. Первичное выравнивание 3Д скана вручную

1. Откройте 3D скан в Geomagic Design X.

2. Перейдите на вкладку Совмещение.

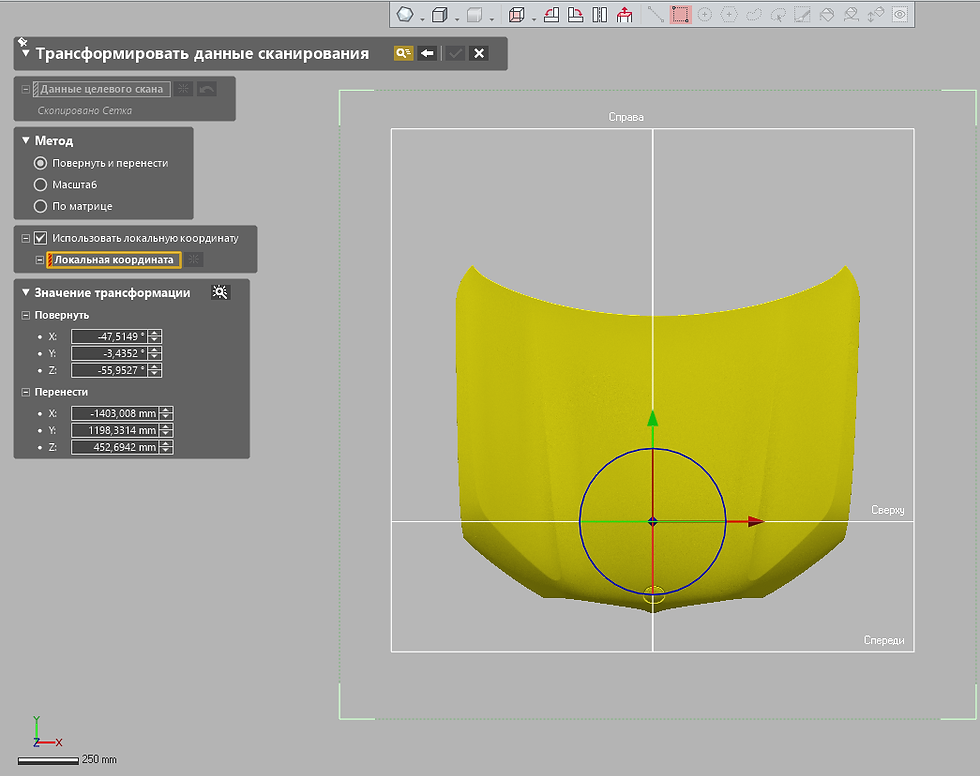

3. Используйте команду Трансформировать, чтобы вручную приблизительно выровнять модель относительно глобальной плоскости, например СПРАВА (Right).

📌 Этап 2. Создание плоскости симметрии для 3D скана

1. Перейдите в раздел Модель и нажмите Плоскость.

2. Выберите метод Отразить зеркально (Mirror Plane).

3. Укажите исходную плоскость (например, Right) и выберите весь 3Д скан.

4. Программа создаст новую плоскость симметрии — максимально приближенную к реальной геометрии.

📌 Этап 3. Интерактивное выравнивание 3Д скана

1. Перейдите во вкладку Совмещение.

2. Выберите инструмент Интерактивное выравнивание (Interactive Alignment).

3. Укажите созданную плоскость симметрии.

4. Подтвердите, и программа автоматически выровняет 3D скан по глобальной системе координат.

🔄 После выравнивания скан будет ориентирован точно по осям, что критически важно для симметричных деталей, таких как автомобильный капот.

📌 Этап 4. Проверка симметрии 3Д сканирования

1. Используйте команду Отразить (Mirror) относительно плоскости СПЕРЕДИ (Front).

2. Визуально сравните оригинал и отражение — они должны почти полностью совпадать.

📌 Этап 5. Оценка точности — анализ отклонений

1. Перейдите в инструмент Отклонения сетки (Deviation Analysis).

2. Сравните оригинальный 3D скан с зеркальной копией.

📊 В большинстве случаев с экстерьером автомобиля, включая капот автомобиля, отклонения составляют около 0,7 мм — это отличная точность для объектов такой геометрии и размеров.

🎯 Вывод: Быстрое и точное выравнивание 3D скана

Используя возможности Geomagic Design X, можно:

• Выравнивать 3D сканы (3Д сканы) по системе координат;

• Создавать точные плоскости симметрии;

• Подготовить 3Д скан к CAD-моделированию и инженерному анализу;

• Повысить точность при обратном инжиниринге.
