Разработка расширителей арок на Volkswagen Amarok.

Необходимо разработать расширители арок, которые будут скрывать увеличенные колеса.

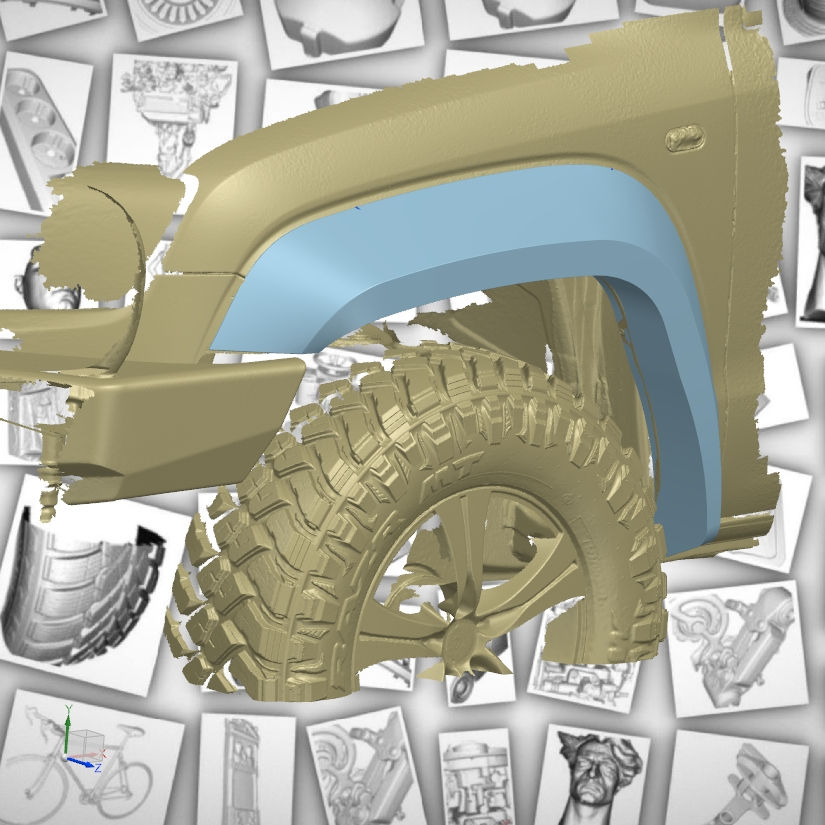

Для этого делаем 3д сканирование фрагментов кузова и чертим cad модели новых арок. На переднюю и заднюю арку требуется сделать по два 3д сканирования: со штатной аркой и без нее.

В результате получаем твердотельные модели, которые можно использовать для любого типа производства, от 3д печати до крупносерийного литья (в этом случае можно дополнить геометрией, которую нельзя получить более простыми способами изготовления, типа вакуумной формовки).

В данном случае по cad моделям будут выточены болваны под вакуумную формовку АБС листа.

Монтаж арок аналогично монтажу оригинальных арок - на стекольный герметик и саморезы.

P.S. моделируем "правильным" способом, на основе 3д сплайнов и эскизов, используем анализы отклонений, уклонов, кривизны и т.д. Ни когда в своей работе по векторному моделированию не используем софт типа Geomagic Design X, Power Surfacing и т.п., позволяющий упростить процесс моделирования за счет снижения качества результата. И тем более для разработки подобных изделий не используем полигональные редакторы.

Поэтому мы всегда получаем идеальные поверхности моделей, с хорошей топологией, без дефектов, с гарантией возможности изготовления оговоренным способом.

По всем вопросам звоните, а лучше ПИШИТЕ И ПРИСЫЛАЙТЕ ФОТО.
